개요
- 모든 전기 주기에 대해 전압 채널 4개 및 전류 채널 4개 모니터링, 8개 채널에 걸쳐 12-17밀리초당 데이터 접점 1,024개
- 사이클당 6,000여 가지 파라미터 계산
- 보조 통신 포트 제공
- 기본 EtherNet/IP™ 포트 포함
- WAGES 데이터 수집용 디지털 입력 4개 포함
- SCADA 또는 컨트롤 시스템 연결용 출력 4개 포함
- 최대 20개 이벤트에 대해 경보 구성 가능
- 가상 유선 교정 기능 제공

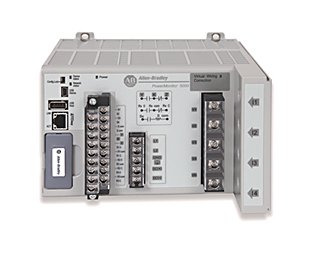

PowerMonitor 5000 모델
M5 - 기본 모델
M8 - 기본 모델의 기능 외에 다음 포함:
- 하모닉
- 오실로그래피
- 이벤트 동기화
M8 - 기본 모델의 기능 외에 다음 포함:
- 하모닉
- 오실로그래피
- 이벤트 동기화
- 플리커
- 인터하모닉
- 과도 전류 감지
추가 정보
- 전력 품질 및 에너지 관리 — 이 양방향 툴을 사용하여 에너지 및 전력 품질 관리를 통해 비용을 절감하고 갑작스러운 가동 중단 시간을 방지하는 방법을 알아보십시오.
제품 비교
|
PowerMonitor 500 |
PowerMonitor 1000 |
PowerMonitor 5000 |
측정 단계 |
|||
소비량 |
X |
X |
X |
수요량 |
X |
X |
X |
역률 |
X |
X |
X |
전력 품질(sag/swell, 하모닉, 과도) |
|
|
X |
파형 캡처 |
|
|
X |
정확도(EN62053-22 표준) |
|||
Class 1, 에너지 정확성 1% |
X | X | |
Class 0.2, 에너지 정확성 0.2% |
X | ||
연결 |
|||
출력 |
디지털 신호 |
Modbus RTU EtherNet/IP KYZ 신호 |
디지털 신호 EtherNet/IP DeviceNet ControlNet KYZ 신호 |
| 입력 | 디지털 신호 | 디지털 신호 | |
제품 선정
BETA
BETA
| Catalog Number | Description | Best Selling | Lifecycle | Quick Actions |
|---|---|---|---|---|
| 1426-M6E-CNT | Powermonitor 5000 Power Quality Meter | Active | ||
| 1426-M8E | Powermonitor 5000 Power Quality Meter | Active | ||
| 1426-M5E-CNT | Powermonitor 5000 Base Quality Meter | Active | ||
| 1426-M5E | Powermonitor 5000 Base Quality Meter |
|
Active | |
| 1426-M8E-DNT | Powermonitor 5000 Power Quality Meter | Active | ||
| 1426-M8E-CNT | Powermonitor 5000 Power Quality Meter | Active | ||
| 1426-M5E-DNT | Powermonitor 5000 Base Quality Meter | Active | ||
| 1426-M6E | Powermonitor 5000 Power Quality Meter |
|
Active | |
| 1426-M6E-DNT | Powermonitor 5000 Power Quality Meter | Active |
- Catalog Number
- 1426-M6E-CNT
- Description
- Powermonitor 5000 Power Quality Meter
- Lifecycle
- Active
- Catalog Number
- 1426-M8E
- Description
- Powermonitor 5000 Power Quality Meter
- Lifecycle
- Active
- Catalog Number
- 1426-M5E-CNT
- Description
- Powermonitor 5000 Base Quality Meter
- Lifecycle
- Active
- Catalog Number
- 1426-M5E
- Description
- Powermonitor 5000 Base Quality Meter
- Best Selling
-
- Lifecycle
- Active
- Catalog Number
- 1426-M8E-DNT
- Description
- Powermonitor 5000 Power Quality Meter
- Lifecycle
- Active
소프트웨어
이러한 소프트웨어 패키지를 사용하여 PowerMonitor™ 5000으로 Power Monitor 데이터를 설정, 모니터, 분석, 관리, 인쇄 및 저장하십시오.
문서
| Resource | Publication Number | Language |
|---|---|---|
| 전력 품질 브로슈어 | POWER-BR011 | |
| Bulletin 1426 PowerMonitor 5000 M5 제품 소개서 | 1426-PP001 | |
| 전력 및 에너지 관리 선정 가이드 | 1400-SG001 | |
| 전력 품질 백서 | POWER-WP002 | |
| PowerMonitor 제품 용도 가이드 | 1400-AT001 | |
| PowerMonitor 5000 USB 드라이버 설치 및 설정 지침 | 1426-IN001 | |
| PowerMonitor 5000 유닛 사용자 매뉴얼 | 1426-UM001 |
