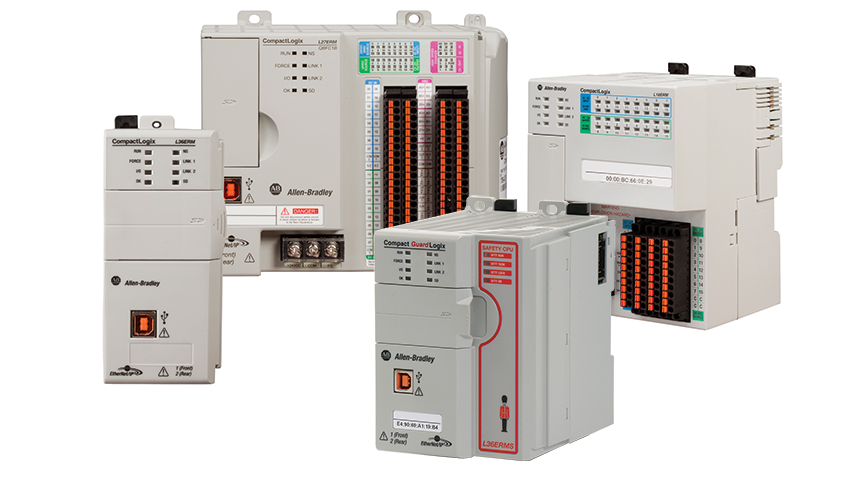

Bulletin 1769 CompactLogix™ 5370 컨트롤러는 Integrated Architecture® 시스템의 일부입니다. 이 컨트롤러는 통합 안전을 포함하며, 다른 모든 Logix 컨트롤러와 동일한 프로그래밍 소프트웨어, 네트워크 프로토콜 및 정보 기능을 사용합니다. 이로써 모든 제어 기능에 알맞은 공통의 개발 환경을 만들어 줍니다. 사용자는 일관성 있는 도구와 기능을 이용하여 엔지니어링 투자 비용을 절감하고, 진단 및 문제 해결을 간편하게 처리하고, 중소 규모 애플리케이션의 출시 속도를 높일 수 있습니다.
개요
- 모션 축이 낮고 I/O 접점 수가 적은 중소 규모의 애플리케이션에 적합
- EtherNet/IP™를 통한 통합 모션 지원으로 확장성 극대화
- DLR(Device Level Ring) 네트워크 토폴로지를 지원하여 네트워크 장애 대응력 향상
- 에너지 저장 장치가 내장되어 리튬 배터리 필요 없음
- 최대 2GB의 보안 디지털 카드가 포함되어 신속한 프로그램 저장 및 복원
- 더 작아진 크기 덕분에 캐비닛 공간 절약 극대화
- 최대 2축의 키네마틱스 특성을 지원하여 간단한 분절형 로봇공학 가능
- 개방 소켓 기능으로 프린터, 바코드 리더 및 서버 등의 장비는 물론 Modbus TCP 지원 가능
- PanelView™ Plus 포트폴리오의 조정된 HMI 옵션을 PanelView 800 그래픽 터미널에 연결할 수 있는 기능 제공
- 보호피막 처리 선택 가능
Compact GuardLogix® 안전 컨트롤러
- 컨트롤러 하나로 통합 세이프티 및 통합 모션 제공
- 최대 SIL 3, PLe CAT 4에 해당하는 통합 세이프티 지원
On-Machine 컨트롤러
- On-Machine™ 애플리케이션을 위한 표준, 안전 및 모션 컨트롤 제공
- EtherNet/IP를 통해 통합 모션 축 최대 16개 제공
- 제어 캐비닛 안에 소형 하드웨어를 집적하여 장비에 직접 장착 가능
- IP67 등급의 방수 기능을 통해 먼지와 물로부터 보호
- On-Machine 버전에 SIL 3, PLe, CAT 4까지의 통합 안전 제어 제공
제품 비교
컨트롤러 시리즈 |
최대 사용자 메모리 |
최대 I/O 접점 |
I/O 모듈 통합 |
최대 모션 위치 축 |
부가 기능 |
|---|---|---|---|---|---|
5370 L3 |
3MB | 960 | 1769 Compact I/O | 16 | 위험 환경을 위한 부가 기능이 있는 NSE(No Stored Energy) 모델 |
5370 L2 |
1MB | 160 | 1769 Compact I/O | 4 | 내장된 파워 서플라이 및 I/O 제공 범용 아날로그 I/O 지원 |
5370 L1 |
1MB | 96 | 1734 POINT I/O | 2 | 내장된 파워 서플라이 및 I/O 제공 |
| Compact GuardLogix 5370 | 표준: 1, 2 또는 3MB 안전: 0.5, 1 또는 1.5MB |
960 | 1769 Compact I/O | 4, 8, 16 | 확장 모듈 최대 30개 |
툴 & 리소스
SLC™ 500, CompactLogix™ 1768-L43x, -L45x 또는 CompactLogix 1769-L32E, -L32EK, -L35E 컨트롤러의 기존 사용자인 경우, 현지 영업 사무소 또는 대리점에 연락하여 선택한 CompactLogix™ 컨트롤러로 손쉽게 마이그레이션할 수 있는 방법을 문의하십시오. 시작하는 것을 도와드리겠습니다.
제품 선정
BETA
BETA
| Catalog Number | Description | Best Selling | Lifecycle | Quick Actions |
|---|---|---|---|---|
| 1769-OF4CI | CompactLogix 4 Pt A/O Current Module |
|
Active | |
| 1769-ARM | CompactLogix Address Reserve Module |
|
Active | |
| 1769-L30ER | CompactLogix 1 MB ENet Controller |
|
Active | |
| 1769-IQ16 | CompactLogix 16 Pt 24VDC D/I Module |
|
Active | |
| 1769-IQ16K | CompactLogix 16 Pt 24VDC D/I Module | Active | ||
| 1769-L30ERMK | CompactLogix 1 MB Motion Controller | Active | ||
| 1769-ECRK | CompactLogix Right End Cap | Active | ||
| 1769-IF8K | CompactLogix 8 Pt Analog Input Module | Active |
- Catalog Number
- 1769-OF4CI
- Description
- CompactLogix 4 Pt A/O Current Module
- Best Selling
-
- Lifecycle
- Active
- Catalog Number
- 1769-ARM
- Description
- CompactLogix Address Reserve Module
- Best Selling
-
- Lifecycle
- Active
- Catalog Number
- 1769-L30ER
- Description
- CompactLogix 1 MB ENet Controller
- Best Selling
-
- Lifecycle
- Active
- Catalog Number
- 1769-IQ16
- Description
- CompactLogix 16 Pt 24VDC D/I Module
- Best Selling
-
- Lifecycle
- Active
- Catalog Number
- 1769-IQ16K
- Description
- CompactLogix 16 Pt 24VDC D/I Module
- Lifecycle
- Active
cULus
- c-UL-us
- CE
- C-Tick
- ATEX
- EtherNet/IP
- KC
- GOST-R
- 해양
문서
| Resource | Publication Number | Language |
|---|---|---|
| CompactLogix 5370 L3 컨트롤러 제품 소개서 | 1769-PP010 | |
| CompactLogix 5370 L2 컨트롤러 제품 소개서 | 1769-PP011 | |
| CompactLogix 5370 L1 컨트롤러 제품 소개서 | 1769-PP012 | |
| Compact GuardLogix 5370 컨트롤러 제품 소개서 | 1769-PP014 | |
| Armor CompactLogix 5370 및 Armor Compact GuardLogix 5370 컨트롤러 제품 소개서 | 1769-PP016 | |
| 중급 아키텍처 시스템 선정 매뉴얼 | IA-SG001 | |
| CompactLogix 제품 선정 가이드 | 1769-SG001 | |
| CompactLogix 통합 모션 사양 기술 데이터 | 1768-TD001 | |
| CompactLogix 컨트롤러 기술 데이터 | 1769-TD005 |
